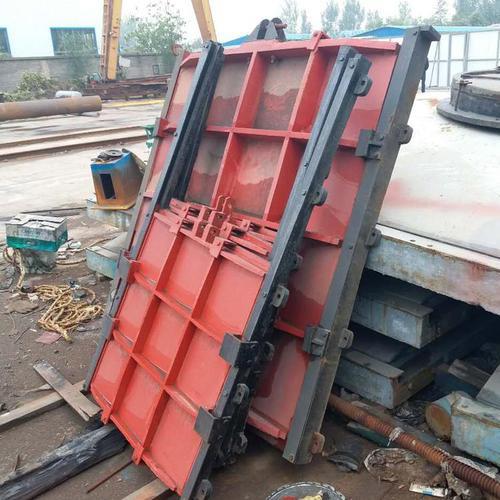

铸铁闸门的相关设计说明

        铸铁闸门设计的关键是闸门体的结构。如果浇口的重量很轻，则意味着节省了材料并且成本低。

        通过对闸体的三维有限元分析和结构参数的优化设计，得出以下结论：

        （1）三维有限元分析可以更好地模拟结构，载荷分布和边界条件。现实的方法，结果优于平面系统方法。优化设计方法很好地解决了静水压力下闸体结构参数的优化问题。

        （2）由于主加强筋在纵隔板边缘沿力的方向有转折点，应力集中较大，容易引起局部开裂和变形。因此，有必要在当前规范中指定纵隔板边缘与主加强板之间的转折点，并选择合适的过渡弧以减缓应力集中。

        （3）铸铁闸门面板表面一般需要微拱以增加承载能力。根据三维有限元分析和结构优化的结果，应在面板后水面上的应力较大的位置设置多个纵向，横向或斜向肋，以增强强度和刚度。

        （4）面板两侧的剪切力（与门框上的楔子接触）较大，因此两侧应适当加厚。

        （5）在门体周围的框架中应考虑铸件的应力条件和内应力。为防止变形，应在结构设计中采取一些措施。
