平面钢闸门新老版 CAD 软件比较

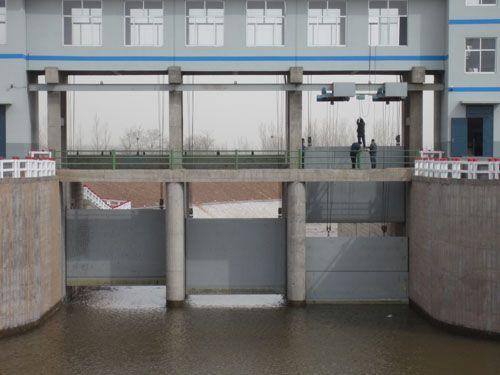

     水工钢闸门既有钢结构的设计特点，又包含一般的机械零件，是一种特殊的钢结构. 由于闸门的梁系截面形式众多、零部件品种多样，以及闸门的工作性质变化较大等原因，造成闸门的结构形式变化较多、设计过程繁复，给开发闸门的 CAD 软件带来了一定的困难.

     目前的钢闸门设计存在着以下问题： （1）只有一个设计方案，没有进行方案优化比较； （2）设计数据难以整理，不利于数据的再利用.为此，在水利部水利技术开发基金的资助下，我们完成了《基于工程数据库的闸门 CAD 集成软件》这一课题，该软件采用以数据库为核心，具有结构设计、强度计算、三维实体造型、施工图绘制和材料统计等功能.

     结构形式选择、强度设计计算、三维造型与显示、二维工程图纸自动绘制、钢结构材料的统计等.总体要求上要符合水利部颁发的国家行业标准《水利水电工程钢闸门设计规范 SL 74-95》，具体使用上要符合设计单位的使用习惯，为此，我们力图使该软件的设计流程与传统的手工设计过程基本一致.软件使用的大致过程为：首先输入原始设计数据；然后进行方案设计———结构选择；之后进行强度计算、设计结构尺寸，并将所有结构参数及尺寸数据存入数据库；最后输出模块从数据库中读出所需数据，完成闸门整体三维造型效果图、二维工程施工图和统计所用结构材料等工作.
