钢闸门具体的操作方法有哪些需要注意？

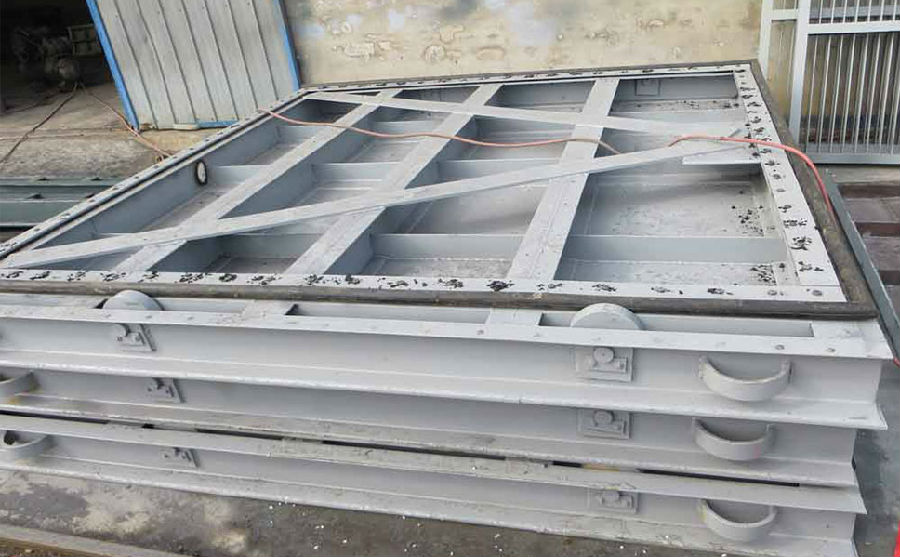

钢闸门的组成和结构布置。平面钢闸门的组成平面钢闸门由活动闸门叶片结构，嵌入式构件和起闭机械三部分组成。门叶结构：门叶结构是一种可移动的挡水结构，用于关闭和打开孔口。本实用新型由门叶轴承结构，行走支架，止水器和吊架等组成。门叶承重结构：包括钢板，格架，纵横交叉连接。面板直接受到水压并传递到格架。面板通常位于闸门的上游侧，这可以避免由于格栅和行走支撑件浸入水中而产生的污垢积聚，并且还可以减少由于水通过底部的水而引起的振动。梁格支撑面板并将所有水压从面板传递到正交梁系统（水平次梁（包括顶部和底部次梁），垂直次梁，主梁和边梁等）和在垂直于闸门的翼展方向的垂直平面中横向连接，以确保闸门的横截面的刚度。它主要承受顶梁，底梁和水平次梁的水压，并将其传递给主梁。其主要形式为实心腹板隔膜式和桁架式。纵向连接布置在闸门下游侧的主梁的下凸缘（或下弦）之间的纵向平面中。它可以承受闸门的自重和其他垂直载荷，并增强闸门纵向平面的刚度。行走支撑将闸门上的所有负载转移到码头，并确保门可以在钢闸门槽上下平滑移动。

主梁的位置：主梁应按负荷要求布置，每根主梁所需的截面尺寸可以相同，便于制造; 底部主梁与底梁之间的止水距离应满足底边布置的要求。主梁间距应适合制造，运输和安装; 主梁间距应符合行走支撑布置的要求;底部主梁下部法兰与止水边缘的倾斜角度不应小于30.为了避免水流对底部主梁的影响，以及打开闸门时底部主梁下的负压，这将导致门的振动。上游倾斜度不应小于45. 60.双梁闸门主梁的位置应为静水压力合力P的作用线，两根主梁之间的距离b应大于可能。从上梁到门顶的距离C不应太大，一般不超过0.45H，且不应大于3.6m。多梁闸门主梁位置可根据各主梁等负荷原理确定。有两种方法：图形方法和数值方法。

行走支撑包括三个部分：主支撑（主轮或主滑块），侧向支撑（侧轮）和反向支撑（倒车轮）装置。橡胶密封系统固定在钢闸门叶片周围，以防止闸门泄漏。悬挂器是用于连接门式起重机的牵引构件。埋设部件包括：主轮或主滑道的轨道，称为主轨道;侧轮和倒车轮的轨道，称为侧轨和反轨；止水埋设部分，顶部止水埋设部分称为门楣，底部止水埋设部分称为底槛；门护板的护角，护罩面和底槛，用于保护混凝土免受浮动物体的冲击，泥沙磨损和空气侵蚀。闸门启闭机常用的门式启闭机有三种：提升式，螺旋式和液压式。它们可分为固定型和移动型。启闭机的类型和选择详见“水电站机械和电气设计手册”。平面钢闸门主梁的布置为1.主梁的数量主要取决于闸门和闸门的大小。主梁的数量可以是双梁和多个梁。建议：当闸门L / H的跨度与高度比大于1.2时，应采用双主梁;当闸门L / H的跨度与高度比小于1.0时，应采用多主梁。双梁通常用于露顶式闸门。
