铸铁闸门的结构设计

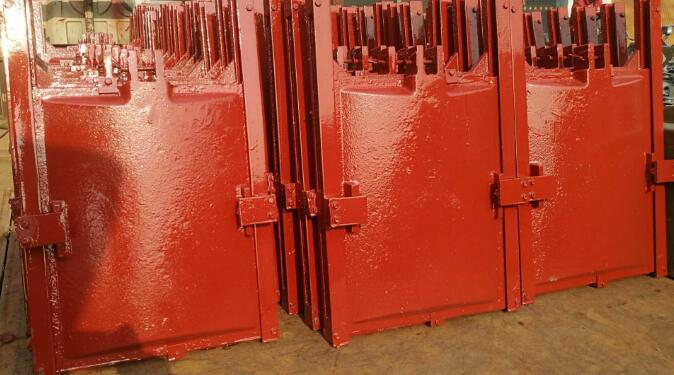

        据有关介绍，铸铁闸门主要由门框和门组成。铸铁闸门的闸门框架是闸门的支撑部件，也是闸门的行走滑道。通过地脚螺栓将其安装固定在闸墩和闸底板的二级混凝土中，闸所承受的所有水压均安全地传递到闸室。

        可以理解的是，为了科学合理地节省材料，减轻自重，铸铁浇口的截面做成格子状，根据其尺寸综合考虑截面的尺寸。门的负载和操作。压头是可移动的保水组件，用于关闭和打开孔口。铸铁框架梁围绕板表面设置。为了提高撞锤的强度，将板表面制成弓形。拱的中心角设计为60度，以降低其承受的水压。

        为了方便铸铁闸门的制造，运输和安装，闸门可以分为上下两部分。到达安装地点后，可以通过螺栓将闸门作为一个整体进行连接和组装。接头处的上下板均设有凸缘和肋板，使它们成为闸门的中横梁，从而提高了闸门的纵向刚度。纵向肋板设置在较宽的方向，以提高横向刚度并起到纵向梁的作用。

        在安装铸铁闸门之前，首先要检查连接部件的螺栓是否由于运输，装卸而松动。如果有松动，请将其固定。

        铸铁闸门在安装时，应注意闸门的位置应保持水平和垂直。另外，浇注浇口时，请注意不要将水泥弄到闸门的缝隙中。如果砂浆流入闸板，门框，斜铁和挡板的间隙，应及时的处理，以防止砂浆凝固影响开闭。

        检查铸铁闸门的主垂直框架和横梁之间的止水位置是否放错了位置。如果放错位置，请松开连接螺栓，以在同一平面上调节挡水板。
